L'installazione e il cablaggio corretti sono i passaggi cruciali finali per garantire che il sistema a doppio-cilindro pneumatico possa sfruttare appieno i vantaggi di elevata precisione e rigidità. Un'installazione non corretta può portare a usura prematura, precisione ridotta e persino guasti catastrofici. Questo articolo fornirà una spiegazione passo passo del processo di installazione, dei metodi di cablaggio e delle precauzioni principali per garantire il completamento del lavoro di debug in modo corretto ed efficiente.
I. Passaggi di installazione e specifiche principali
1. Preparativi prima dell'installazione
Conferma dello stato: assicurarsi che lo stelo del pistone sia completamente retratto. Questo è lo stato iniziale più importante, poiché facilita il posizionamento e la regolazione.
Ispezione delle parti: verificare la presenza di eventuali danni dovuti al trasporto sull'aspetto del cilindro pneumatico e pulire la superficie di installazione e la base del cilindro pneumatico per garantire che non vi siano impurità.
2. Requisiti di base dell'installazione (massima priorità!)
La base di installazione del gruppo-doppio cilindro pneumatico presenta requisiti estremamente elevati in termini di planarità. Questa è la base per garantire che non generi stress interni e funzioni senza intoppi.
Planarità: la planarità della base che si accoppia con la superficie di installazione del cilindro pneumatico deve essere inferiore a 0,05 mm. Una deviazione oltre questo intervallo causerà una forte distorsione del corpo del cilindro pneumatico, con conseguente notevole stress interno, accelerazione dell'usura dei componenti di tenuta, con conseguente stallo del movimento, strisciamento e persino danni.
Specifiche di installazione: utilizzare la coppia consigliata per i bulloni e bloccarli passo dopo passo in sequenza diagonale per garantire che la base del cilindro pneumatico sia fissata in modo uniforme e sicuro alla superficie di installazione e per evitare qualsiasi allentamento o fenomeno di oscillazione.
3. Caricare la connessione
Collegare i dispositivi di carico (come pinze, ventose, ecc.) alla piastra terminale di uscita del cilindro pneumatico (ovvero, la piastra di collegamento comune delle due aste del pistone).
Assicurarsi che il collegamento sia sicuro e allineare il centro del peso del carico il più vicino possibile alla linea dell'asse del cilindro pneumatico per ridurre al minimo qualsiasi ulteriore momento di ribaltamento.
II. Guida al cablaggio della linea del gas
Il doppio cilindro pneumatico ha più prese d'aria. Il metodo di cablaggio dipende dai requisiti di controllo.
Identificazione dell'aeroporto
In genere, un cilindro pneumatico doppio è dotato di due ingressi dell'aria (o un ingresso per fila), situati su entrambi i lati del corpo del cilindro pneumatico. Fare riferimento al campione del prodotto o ai contrassegni sul corpo del cilindro pneumatico (come l'attacco "A" e l'attacco "B").
2. Metodo di connessione standard a doppia-azione (usato più comunemente)
Procedura: collegare le due porte dell'aria rispettivamente alle due porte di uscita di un'elettrovalvola un-a cinque- vie (5/2) o un-a quattro vie-vie (4/2) tramite connettori di controllo della velocità (o direttamente).
Principio: la valvola di controllo direzionale viene utilizzata per controllare l'ingresso dell'aria compressa alternativamente nelle due camere del cilindro pneumatico, consentendo così all'asta del pistone di estendersi e ritrarsi.
Suggerimento: installare connettori di regolazione della velocità (valvole a farfalla un-direzionale) su ciascuna tubazione per controllare con precisione la velocità di estensione e retrazione del cilindro pneumatico, garantendo un movimento regolare.
3. Metodo di connessione-a semplice effetto (caso speciale)
Procedura: se è necessaria una sola direzione di guida, bloccare una porta dell'aria (utilizzare il tappo in dotazione) e collegare l'altra porta dell'aria a un'elettrovalvola a tre-vie (3/2). Tornerà facendo affidamento sulla molla o sulla forza esterna.
Nota: questo metodo di connessione sprecherà metà della capacità di uscita del cilindro pneumatico a doppio-effetto. Non è consigliato se non assolutamente necessario.
III. Guida al cablaggio elettrico - Interruttore magnetico
L'interruttore magnetico viene utilizzato per rilevare la posizione dello stelo del pistone e inviare segnali di feedback al PLC o al controller.
1. Installare l'interruttore magnetico
Posizione: inserisci l'interruttore magnetico nella scanalatura a forma di T-appositamente progettata sul corpo del cilindro pneumatico. Questo design consente di risparmiare spazio ed è esteticamente gradevole.
Regolazione: dopo aver collegato il percorso dell'aria e il circuito, far muovere manualmente il cilindro pneumatico avanti e indietro. Osservare la spia LED sull'interruttore magnetico. Fissarlo e bloccarlo nella posizione in cui la luce è accesa. Puoi perfezionare-la sua posizione per controllare con precisione il punto di arresto.
2. Collegamento del circuito
Tipo: solitamente NPN (tipo a esaurimento) o PNP (tipo sorgente), a tre-fili (alimentazione +, alimentazione -, uscita segnale) o a due-fili.
Connessione:
Filo marrone: collegare al terminale positivo dell'alimentatore a corrente continua (+24VDC).
Linea blu (Blu): Collegare al terminale negativo dell'alimentazione in corrente continua (0VDC).
Linea nera (nera): linea di uscita del segnale, collegata al punto di ingresso (come X0) del PLC o al terminale del segnale del controller.
Importante: un carico (come un PLC) deve essere collegato in serie nel circuito dell'interruttore magnetico e garantire che la tensione di alimentazione corrisponda alla tensione nominale dell'interruttore. Di solito, è necessario aggiungere al circuito un resistore-limitatore di corrente (se il punto di ingresso del PLC non è di tipo resistivo) per evitare che l'interruttore si bruci.
IV. Precauzioni di sicurezza e restrizioni al debug

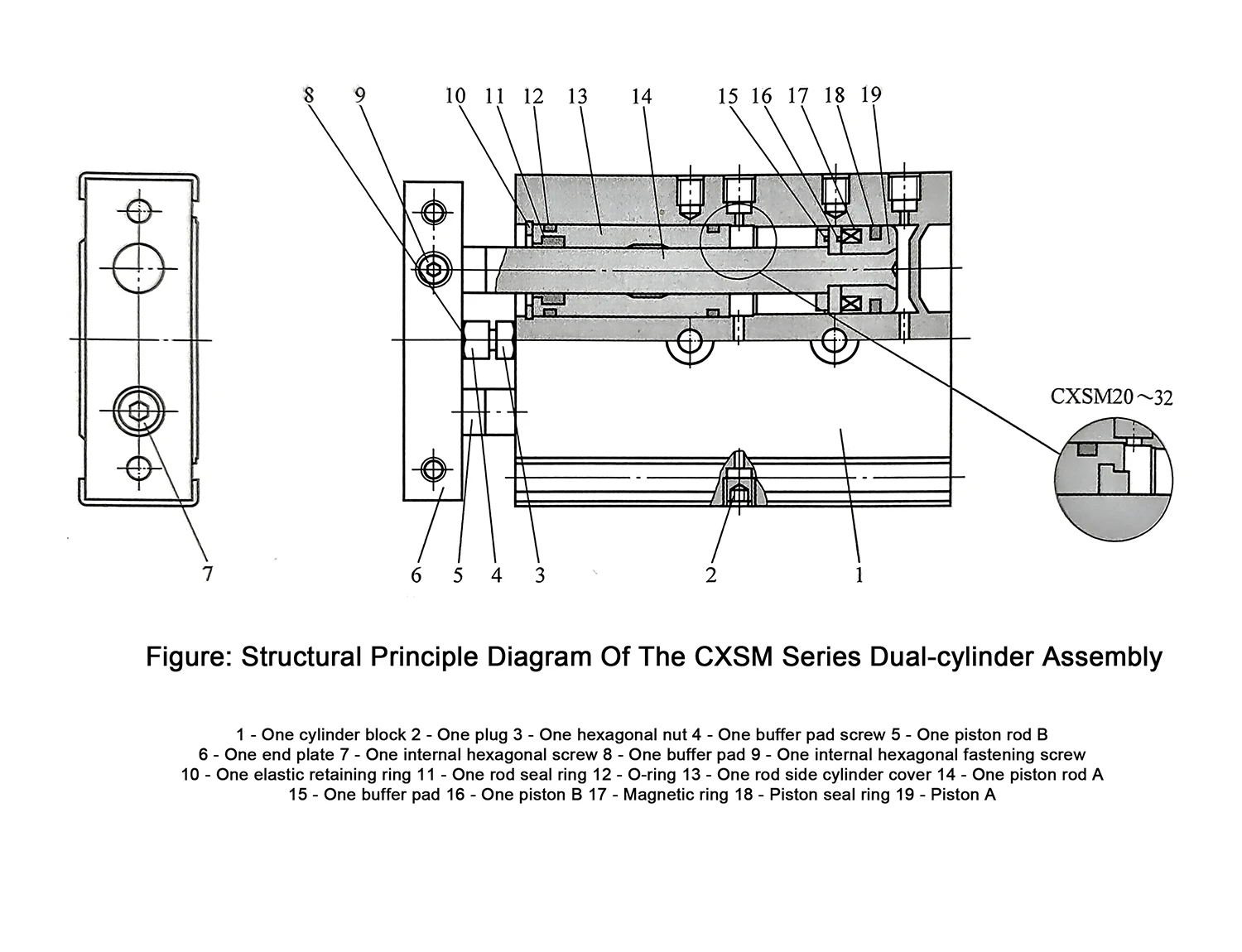

Divieto di smontare le viti del tampone: non rimuovere mai le viti del tampone su entrambe le estremità del corpo del cilindro pneumatico per regolare la corsa. Sono stati calibrati con precisione e lo smontaggio senza autorizzazione comporterà una perdita di prestazioni e un percorso del gas disordinato. La regolazione fine della corsa deve essere ottenuta tramite blocchi di arresto meccanici o meccanismi esterni.
Divieto di superare il limite della corsa: non utilizzare dispositivi meccanici esterni per forzare l'arresto del cilindro pneumatico in posizioni oltre la corsa nominale. Ciò causerà gravi danni alla struttura interna.
Il debug iniziale dovrebbe essere lento: quando si effettua la prima fornitura d'aria, impostare innanzitutto la valvola di controllo della velocità sulla posizione di bassa- velocità, eseguire un'operazione puntuale, osservare se il cilindro pneumatico funziona correttamente e non si sentono suoni anomali, quindi aumentare gradualmente la velocità.
Buona lubrificazione e filtraggio: garantire la qualità della fonte d'aria. Utilizza un gruppo di tre-pezzi (filtro, valvola di riduzione della pressione-e generatore di nebbia d'olio) per fornire aria pulita e secca contenente una piccola quantità di olio lubrificante. Questo è fondamentale per prolungare la durata del cilindro pneumatico.
Questo modello dimostra un'esperienza utente eccezionale in termini di installazione e cablaggio.
Installazione semplice: offre molteplici opzioni di installazione. Il fondo e i lati possono essere facilmente riparati, consentendo una perfetta integrazione nel tuo dispositivo.
Scanalatura a T- integrata: il corpo del cilindro pneumatico è progettato con scanalature a T- standard, che facilitano l'installazione, la regolazione e il fissaggio degli interruttori magnetici e garantiscono un cablaggio pulito ed estetico.
Struttura ad alta rigidità: il suo corpo robusto garantisce che, dopo essere stato installato rigorosamente in conformità con le specifiche, possa mantenere una precisione di installazione estremamente elevata per lungo tempo e prevenire qualsiasi allentamento.
Pronto-all'-uso: il prodotto è di alta qualità ed è conforme alle specifiche standard, riducendo significativamente la complessità e l'incertezza dell'installazione e della messa in servizio.

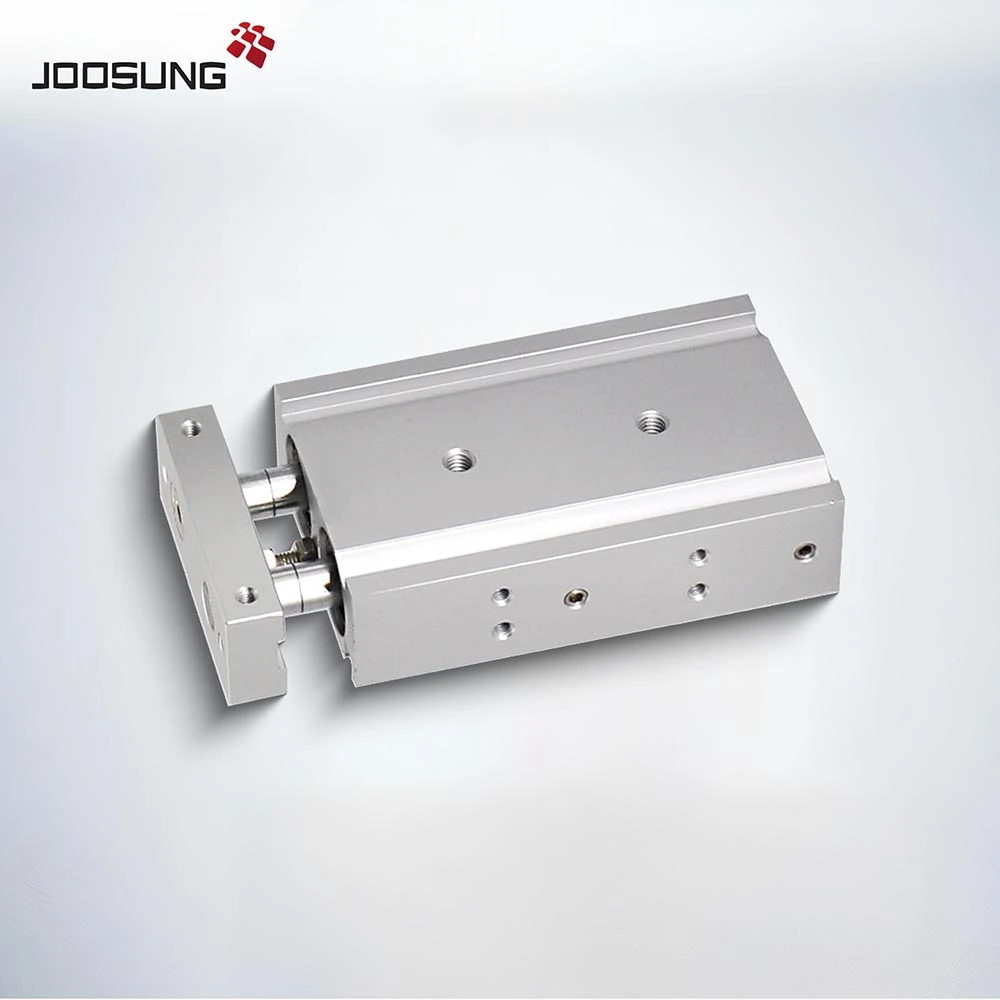

Conclusione: scegliere ilCilindro pneumatico a doppio albero serie CXSLsignifica che non solo si seleziona un cilindro pneumatico ad alte- prestazioni, ma si ottiene anche la comodità di installazione e l'affidabilità di funzionamento. Seguendo questa guida, sarai in grado di sfruttare appieno il suo design sottile e le capacità di guida ad alta-precisione, aggiungendo un "esecutore" potente e preciso alla tua attrezzatura automatizzata.
