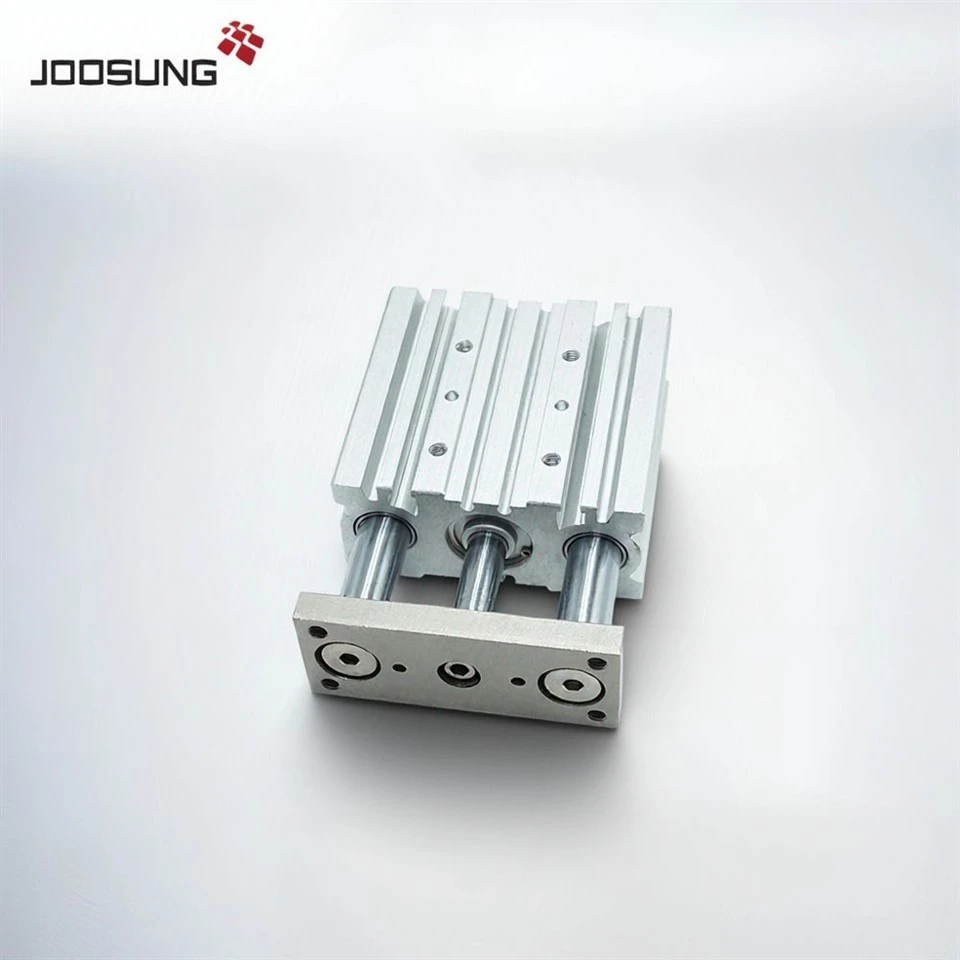

ILSerie mgpmè un risparmio spazialecilindro pneumatico guidato compattocon aStruttura a triplo ross, progettato per applicazioni che richiedono eccellentiResistenza al carico laterale, movimento lineare preciso, Eguida stabileIn spazi di installazione stretti. Con il suoAsta di guida integrate e opzioni scorrevoli o cuscinetti a sfera, MGPM offre una durata eccezionale e un funzionamento regolare a condizioni di carico laterale o offset. Questo cilindro è ideale per il blocco, la spinta o il sollevamentolinee di montaggio automatizzate, robotica, sistemi di imballaggio e unità di pick-and-place.
|
Come ordinare mgpMSerie cilindro pneumatico |
||||
|
Mgp |
M |
-32 |
-50 |
Mt |
|
Cuscinetto |
Dimensione del foro |
Colpo |
Sensore |
|
|
12 16 |
||||
|
M: cuscinetto a scorrimento |
20 25 |
D-Z73 |
||
|
32 40 |
||||
|
L: cuscinetto guida a sfera |
50 63 |
|||
|
80 100 |
||||
Cerchi un cilindro ad alta precisione per spazio limitato e carico laterale pesante?
ILCilindro guidato a triplo rod della serie mgpmofferteposizionamento accurato, Eccellente resistenza al carico laterale, EDesign di installazione modulare- Perfetto per i moderni sistemi di automazione.
Contattaci oraPer schede tecniche, modelli CAD 3D e citazioni personalizzate!
|
Specifiche |
|||||||||||
|
Foro (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Fluido di funzionamento |
Aria |
||||||||||
|
Operazione |
Doppio recitazione |
||||||||||
|
Pressione di test anti-pressione |
1.5mpa (15.3kgf/cm²) |
||||||||||
|
Pressione di operazione massima |
1.0mpa (10,2 kgf/cm²) |
||||||||||
|
Min.Pection Pressure |
0,12MPA (1,2 kgf/cm²) |
||||||||||
|
Temperatura ambientale e fluida |
5-+60 grado |
||||||||||
|
Velocità del pistone |
50 ~ 500 mm/s |
50 ~ 400 mm/s |
|||||||||
|
Respingente |
Tampone di gomma |
||||||||||
|
Tolleranza all'ictus |
+15 mm |
||||||||||
|
Lubrificazione |
Non lubrificato |
||||||||||
|
Cuscinetto |
Cuscinetto scivoloso/cuscinetto a sfera |
||||||||||
|
|
Cuscinetto scivoloso |
± 0,08 gradi |
± 0,07 gradi |
± 0,06 gradi |
± 0,05 gradi |
± 0,04 gradi |
|||||
|
Palla Cuscinetto |
± 0,10 gradi |
± 0,09 gradi |
± 0,08 gradi |
± 0,06 gradi |
± 0,05 gradi |
||||||
|
Dimensione della porta RC RC (PT) |
M5×0.8 |
1/8" |
1/4" |
3/8" |
|||||||
|
SerieModello |
Modelli disponibili |
|
Serie MGPM12 |
MGPM12-5Z, MGPM12-10Z, MGPM12-15Z, MGPM12-20Z, MGPM12-25Z, MGPM12-30Z, MGPM12-35Z, MGPM12-40Z, MGPM12-45Z, MGPM12, MGPM12-55Z, MGPM12-60Z |
|
Serie MGPM16 |
MGPM16-5Z, MGPM16-10Z, MGPM16-15Z, MGPM16-20Z, MGPM16-25Z, MGPM16-30Z, MGPM16-35Z, MGPM16-40Z, MGPM16-45Z, MGPM16-50Z, MGPM16Z, MGPM16Z, MGPM16-60Z |
|
Serie MGPM20 |
MGPM20-5Z, MGPM20-10Z, MGPM20-15Z, MGPM20-20Z, MGPM20-25Z, MGPM20-30Z, MGPM20-35Z, MGPM20-40Z, MGPM20-45Z, MGPM20Z, MGPM20-55z, MGPM20-60Z, |
|
Serie MGPM25 |
MGPM25-5Z, MGPM25-10Z, MGPM25-15Z, MGPM25-20Z, MGPM25-25Z, MGPM25-30Z, MGPM25-35Z, MGPM25-40Z, MGPM25-45Z, MGPM25-50z, MGPM25Z, MGPM25Z, MGPM25-60Z |
|
Serie MGPM32 |
MGPM32-5Z, MGPM32-10Z, MGPM32-15Z, MGPM32-20Z, MGPM32-25Z, MGPM32-30Z, MGPM32-35Z, MGPM32-40Z, MGPM32-45Z, MGPM32, MGPM32-55Z, MGPM32-60Z, MGPM32-65Z, MGPM32-70Z, MGPM32-75Z, MGPM32-80Z |
|
Serie MGPM40 |
MGPM40-5Z, MGPM40-10Z, MGPM40-15Z, MGPM40-20Z, MGPM40-25Z, MGPM40-30Z, MGPM40-35Z, MGPM40-40Z, MGPM40-45Z, MGPM40z, MGPM40z, MGPM40, MGPM40-60Z, MGPM40-65Z, MGPM40-70Z, MGPM40-75Z, MGPM40-80Z |
|
Serie MGPM50 |
MGPM50-5Z, MGPM50-10Z, MGPM50-15Z, MGPM50-20Z, MGPM50-25Z, MGPM50-30Z, MGPM50-35Z, MGPM50-40Z, MGPM50-45Z, MGPM50-50Z, MGPM50-55z, MGPM50-40Z, MGPM50-65Z, MGPM50-70Z, MGPM50-75Z, MGPM50-80Z |
|
Serie MGPM63 |
MGPM63-5Z, MGPM63-10Z, MGPM63-15Z, MGPM63-20Z, MGPM63-25Z, MGPM63-30Z, MGPM63-35Z, MGPM63-40Z, MGPM63-45Z, MGPM63-50Z, MGPM63Z, MGPM63Z, MGPM63-60Z, MGPM63-65Z, MGPM63-70Z, MGPM63-75Z, MGPM63-80Z |
|
Serie MGPM80 |
MGPM80-5Z, MGPM80-10Z, MGPM80-15Z, MGPM80-20Z, MGPM80-25Z, MGPM80-30Z, MGPM80-35Z, MGPM80-40Z, MGPM80-45Z, MGPM80z, MGPM80Z, MGPM80z, MGPM, MGPM80-60Z, MGPM80-65Z, MGPM80-70Z, MGPM80-75Z, MGPM80-80Z |
