Anche i cilindri pneumatici a dito appartengono agli elementi di azionamento pneumatici e sono anch'essi una tipologia di cilindri pneumatici modificati. Può essere utilizzato per afferrare oggetti ed eseguire vari movimenti della mano meccanica.

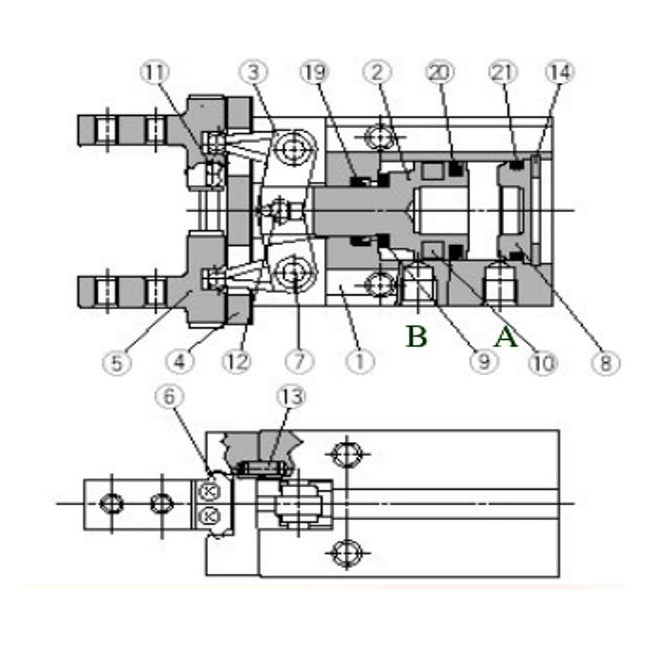

Schema strutturale del cilindro pneumatico a dito
Questo diagramma è lo schema del principio strutturale del cilindro pneumatico a dito. Quando l'aria viene aspirata attraverso la porta A e scaricata attraverso la porta B, l'asta del pistone del cilindro pneumatico 2 si estende e ruota attorno all'albero della leva 7 attraverso la leva 3, spingendo due dita 5 a spostarsi verso l'esterno in linea retta sul binario di guida 4 attraverso una serie di sfere d'acciaio 11, aprendo così le due dita. Allentare il pezzo. Il blocco di arresto 6 limita la corsa di apertura delle dita e il perno di posizionamento 13 garantisce che la guida lineare non sia in posizione.
Suggerimenti per la manutenzione e la cura dei cilindri pneumatici a dita
1. Quando il cilindro pneumatico viene revisionato e rimontato, tutte le parti devono essere pulite accuratamente. È necessario prestare particolare attenzione per evitare che l'anello di tenuta venga tagliato o danneggiato e si dovrebbe prestare attenzione alla direzione di installazione dell'anello di tenuta dinamico.
2. Durante l'uso, è necessario controllare regolarmente se ci sono fenomeni anomali in tutte le parti del cilindro pneumatico e se le parti di collegamento sono allentate, ecc. Per il tipo con perno dell'albero, le parti mobili del cilindro pneumatico installato devono essere lubrificate regolarmente con olio.
3. Quando il cilindro pneumatico viene smontato e non viene utilizzato per un lungo periodo, tutte le superfici trattate devono essere rivestite con olio antiruggine e devono essere aggiunti blocchi antipolvere-alle porte di aspirazione e scarico.
4. Quando si rimonta il cilindro pneumatico dopo la manutenzione, tutte le parti devono essere pulite accuratamente e non deve essere introdotta sporcizia nel cilindro pneumatico. È necessario prestare particolare attenzione per evitare che l'anello di tenuta venga tagliato o danneggiato e si dovrebbe prestare attenzione alla direzione di installazione dell'anello di tenuta dinamico.
5. Sviluppare sistemi di manutenzione e assistenza mensili, trimestrali e annuali per i cilindri pneumatici, che possano fare riferimento ai contenuti stipulati nel sistema di gestione della manutenzione per le valvole direzionali.
Approfondimenti sull'installazione e sulle prestazioni di processo dei cilindri pneumatici a dito
1. Scegli tra il tipo di apertura e chiusura parallela o il tipo di apertura e chiusura a fulcro in base alle dimensioni, alla forma, al peso e allo scopo di utilizzo dell'opera.
2. Selezionare la serie di pinze pneumatiche in base alle dimensioni, alla forma, alla sporgenza, all'ambiente di utilizzo e allo scopo del pezzo.
3. Selezionare la dimensione del cilindro pneumatico della pinza pneumatica in base alla dimensione delle particelle trattenute dalla pinza pneumatica, alla distanza tra i punti di presa, alla sporgenza e alla corsa.
Sopra è riportato il diagramma della struttura del cilindro pneumatico a dito, il processo di manutenzione e installazione del contenuto del cilindro pneumatico a dito, per ulteriori informazioni correlate sono disponibili su https://www.joosungauto.com/.
