Introduzione al prodotto

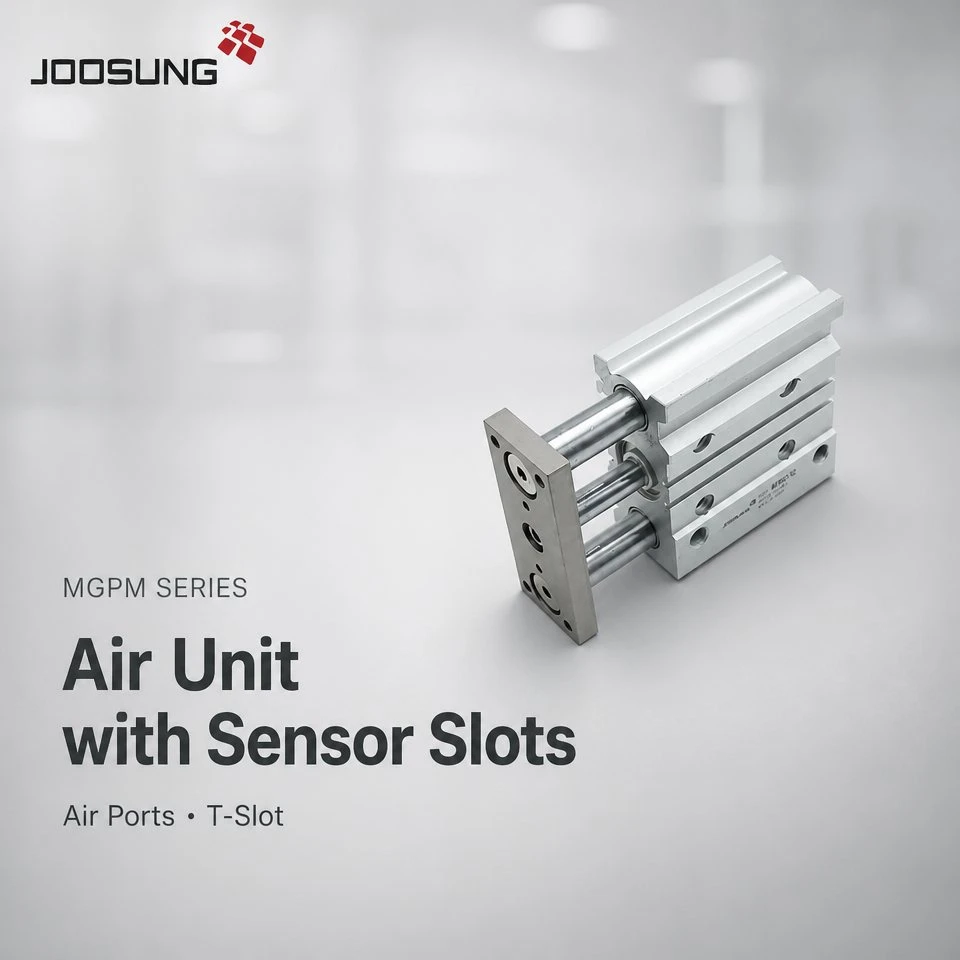

L'MGPM16-50 è un cilindro pneumatico con guida compatta con alesaggio da 16 mm e corsa da 50 mm della serie MGPM, costruito attorno a doppie aste di guida per un movimento lineare non-rotante e ad alta-rigidità. Il suo corpo sottile lo rende una scelta comune ovunque il movimento a corsa breve debba rimanere dritto e ripetibile.
Le doppie aste di guida supportate da cuscinetti a scorrimento impediscono la rotazione della piastra dell'utensile e resistono ai carichi laterali meglio di un cilindro semplice dello stesso alesaggio, mantenendo il movimento diritto e ripetibile per l'intera corsa.
I compiti tipici di questo piccolo cilindro di guida includono l'alimentazione di parti leggere, l'abbassamento e il sollevamento di piccoli utensili e il mantenimento di attrezzature compatte all'interno di celle di lavoro automatizzate.
L'MGPM16-50 è prodotto su richiesta insieme ad altri modelli della serie MGPM, con prezzi all'ingrosso diretti dalla fabbrica e supporto OEM/ODM.
Caratteristiche principali
- Cilindro compatto con guida MGPM16-50 con alesaggio 16 mm e corsa 50 mm
- Le doppie aste di guida con cuscinetti a scorrimento impediscono la rotazione e resistono ai carichi laterali
- Il profilo sottile e salvaspazio riduce l'ingombro di montaggio all'interno delle macchine
- Porta M5 x 0,8 e funzionamento a doppio-effetto
- Quattro stili di montaggio e tubazioni in due-direzioni per layout flessibili
- Ingombro compatto adatto ad impianti stretti e macchine di piccole dimensioni
- Prodotto su richiesta con supporto all'ingrosso e OEM/ODM
Applicazioni
- Attrezzature per la movimentazione SMT ed elettronica
- Stazioni leggere di assemblaggio con trasferimento pezzi guidato
- Dispositivi di test automatizzati per piccoli componenti
Domande frequenti
D: Cos'è l'MGPM16-50?
R: MGPM16-50 è un cilindro pneumatico con guida compatta con alesaggio da 16 mm e corsa da 50 mm con doppia asta di guida, adatto per movimenti lineari non rotanti a corsa breve-.
D: Che dimensioni di porta utilizza l'MGPM16-50?
R: La dimensione della porta è M5 x 0,8, standard per cilindri guida con alesaggio da 16 mm.
D: Per quali applicazioni è adatto un cilindro guida con alesaggio da 12-16 mm?
R: I cilindri guida di questa gamma di dimensioni sono comunemente utilizzati nell'assemblaggio di componenti elettronici, piccole teste di prelievo-e-posizionamento e dispositivi di posizionamento della luce dove lo spazio è limitato.
D: Potete produrre l'MGPM16-50 per il nostro ordine?
R: Sì. I modelli MGPM16-50 e gli altri modelli della serie MGPM sono prodotti su richiesta con prezzi diretti dalla fabbrica, supporto OEM/ODM e confezione all'ingrosso disponibile.
Richiedi un preventivo - Vendita all'ingrosso diretta in fabbrica e ordini OEM/ODM benvenuti.
Specifica tecnica
|
Parametro |
Valore |
|
Modello |
MGPM16-50 |
|
Tipo |
Cilindro di guida compatto (stelo di guida doppio, cuscinetto di scorrimento) |
|
Dimensioni del foro |
16 mm |
|
Colpo |
50 mm |
|
Azione |
Doppio effetto |
|
Mezzo di lavoro |
Aria filtrata |
|
Pressione di esercizio |
0.15 - 1.0 MPa |
|
Pressione di prova |
1,5MPa |
|
Temperatura operativa |
Da -10 a 60 gradi |
|
Dimensione della porta |
M5 x 0.8 |
|
Cuscinetto di guida |
Cuscinetto scorrevole |
|
Interruttore magnetico |
Non incluso (standard) |
|
Montaggio |
4 stili |
|
Tubazioni |
2 direzioni |
Nota: tutti i dati tecnici sono solo di riferimento. Si prega di confermare i dati dettagliati con la scheda tecnica ufficiale del prodotto prima di ordinare.
